產品描述:

定位:采用三套錐度實現定位。

測量:在每個被測孔端面布置1套氣動測量機構，使用氣動測量機構完成所有檢測

項目測量。

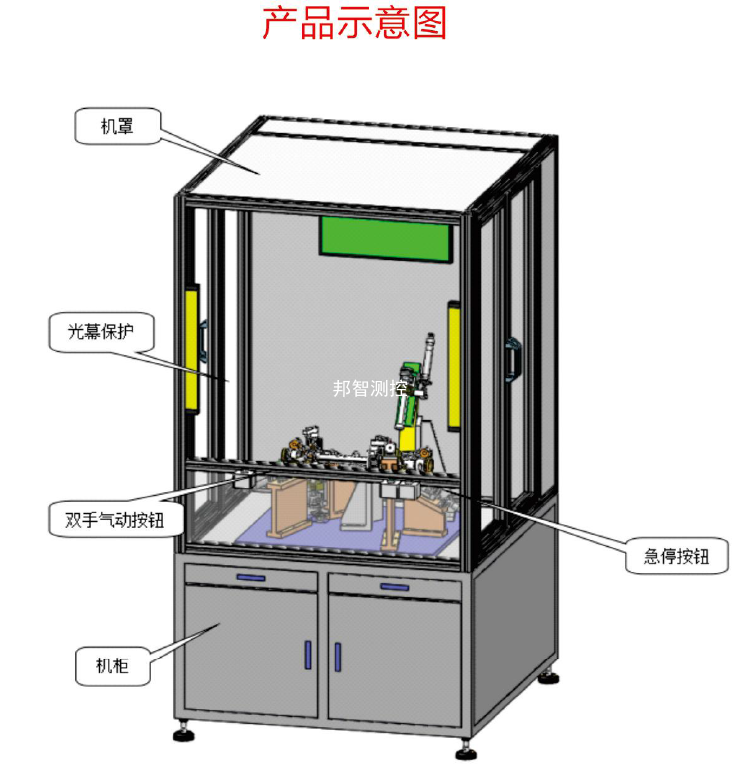

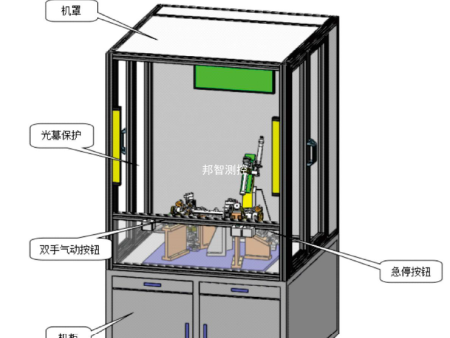

測量過程:人工將工件放置到粗限位塊上,放置牢固后雙手啟動測量按鈕一光幕

保護開啟,氣缸將錐度銷推入工件定位內孔,接近開關自動識別工件

定位情況-→氣動測量機構同時運動通過氣缸控制,氣動測頭伸入被測工

件內孔內,接近開關自動識別是否到位-→ 氣動測頭到位后,接通氣源

氣動測頭噴嘴出氣,氣動測頭動態采樣數據,工控機評定各被測參數

尺寸→氣動測量機構退回到位- +錐度銷退出定位內孔- +24寸液晶顯示

屏顯示工件測量結果,人工將工件取下,測量完成。測量前人工用上

下限環規校正氣動測頭。
